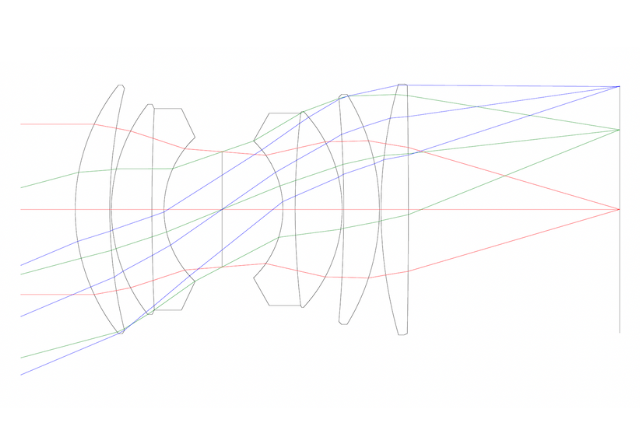

お客様にて策定された仕様に基づいて、レンズ設計を行います。
レンズ設計では解像度指標であるMTFの仕様を満たすように、レンズの形状や材質を決めます。同時に制約条件である、画角やFナンバー、焦点距離、バックフォーカス、ディストーション、周辺光量落ちなどの仕様を満たすように設計を進めます。
また、ゴースト設計も重要な設計項目です。ゴーストは迷光の一種で 、レンズの表面で複数回反射した光がカメラに到達する現象で、画質に影響する項目です。ゴースト設計では、レンズ形状を修正しながらゴースト照度の低減を図ります。
迷光にはフレアと呼ばれる、鏡筒の表面で反射した光がカメラに到達する現象もあります。その場合は、鏡筒内にバッフルや遮光線を入れ込みながら低減を図ります。

レンズだけでなく鏡筒も含めた光学設計で性能を訴求します。

当社では、レンズ設計には「OpTaliX」を、ゴースト設計には「OpTaliX」もしくは「FRED」を、鏡筒設計には「Autodesk Fusion」を用います。
設計結果は、レンズデータ（OpTaliX形式/Excel形式）やCADデータ（dxf形式/STEP形式）など、お客様のご希望に応じた形式で納品します。

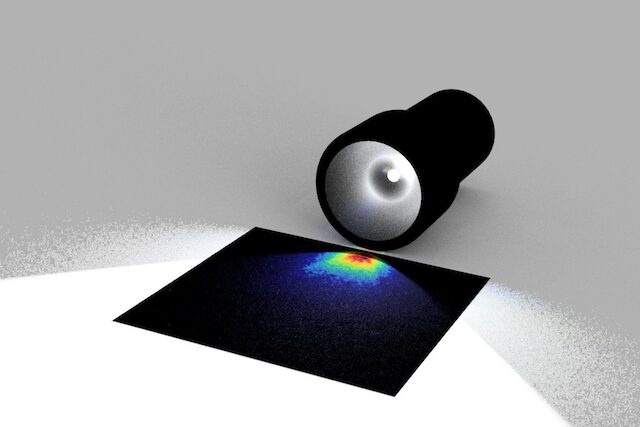

お客様が作成した仕様に基づいて、照明機器を開発します。
開発の流れとして例を以下に挙げます。
仕様のヒアリング ▶︎ 概念設計 ▶︎ 詳細設計 ▶︎ 試作 ▶︎ 納品

概念設計では、仕様に基づいてLEDの選定や光学構成、回路構成、メカの外形のイメージを掴みます。

詳細設計では、選定したLEDの発光特性に基づいてレンズの設計を行います。光の照射範囲や照度均一性などをレンズで制御します。また、LEDの調光制御に必要な回路設計を行います。さらに、これらのパーツを組み付けるための、メカ設計も併せて行います。
高輝度なLEDは発熱源となるため、電子基板を含めた放熱が課題です。当社では放熱設計を行い、温度制約に基づくLED選定や、放熱性を高める基板設計・メカ設計・放熱接着剤選定を行います。

試作では、詳細設計の工程で作成した設計結果に基づいて、仮説検証のための少量製造を行います。

このように、システム化された光学機器をワンストップで開発し、試作品を納品することが可能です。

光を扱う製品の開発には専門知識が必要です。
製品企画の段階では提供価値に視点が置かれますが、その実現性を考察にいれることは製品化するうえで重要です。
この実現性の検討を上流工程で行うことで技術的なリスクを減らし、その結果開発コストを低減することができます。
しかしながら、実現性の考察には物理的な計算や技術的な制約、サプライチェーンの制約など専門的で広範囲な知識と経験、人脈が必要となり、ハードルが高くなりがちです。

そこで当社では光学機器の開発や設計、試作の事業で培ってきた光学知見を活用して、お客様の製品開発を支援するコンサルティングを行います。
例えば、貴社の開発業務に入り込んで光学技術者の観点で仕様や構造の提案を行ったり、専門的な計算や検証を行ったり、具体的な構想設計を行ったりします。またニーズに応じて、貴社の技術者に光学の観点でアドバイスを行います。

サポートの手段は、お客様のニーズに応じてカスタマイズが可能ですのでご相談ください。
